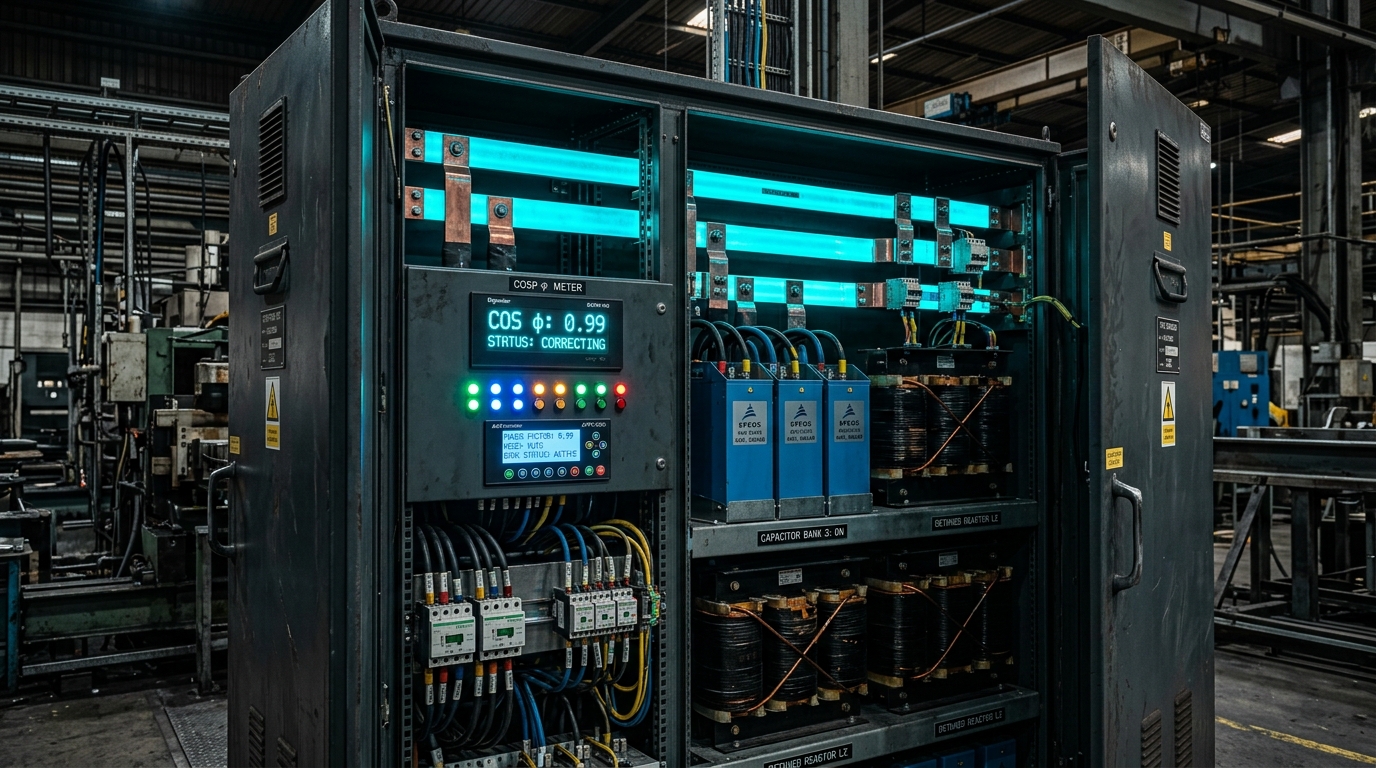

Компенсация реактивной мощности: Установки УКРМ, АКУ и фильтры гармоник
Снижение технологических потерь и высвобождение электрической мощности предприятия
Наличие на предприятии индуктивной нагрузки (асинхронные электродвигатели станков, насосов, компрессоров, трансформаторы, дуговые печи) приводит к потреблению большого объема реактивной мощности (кВАр). Это влечет за собой снижение коэффициента мощности (cos φ до 0.65–0.80), перегрев кабельных линий, падение напряжения на удаленных электроприемниках и перегрузку силовых трансформаторов.
Инженерный центр Энергетического Комитета рассчитывает, производит и монтирует быстродействующие тиристорные и контакторные установки компенсации реактивной мощности (УКРМ/АКУ) с антирезонансными дросселями.
Параметры заводской электросети: До и После внедрения УКРМ
| Эксплуатационный показатель | 🔴 До внедрения компенсации | 🟢 После монтажа УКРМ Комитетом | Результат для предприятия |
| :--- | :--- | :--- | :--- |
| Коэффициент мощности ($\cos\varphi$) | 0.65 – 0.75 (высокий реактив) | 0.97 – 0.99 (норматив ПУЭ) | Ликвидация перетоков в сеть |
| Загрузка силовых трансформаторов | Перегрузка 90–100%, перегрев | Снижение загрузки до 70–75% | +25% свободной мощности |
| Потери в распределительных кабелях | Повышенный нагрев, падение вольт | Снижение потерь на 12–15% | Стабильное напряжение станков |
| Штрафные санкции сетевой компании | Регулярные предписания и пени | Полное отсутствие штрафов | Окупаемость оборудования за 4–9 мес |
Номенклатура компенсационного оборудования собственного производства
УКРМ 0.4 кВ контакторные (Стандарт)
Автоматические конденсаторные установки с микропроцессорным управлением для производств со спокойным графиком нагрузки (насосы, вентиляция, станки).
УКРМТ 0.4 кВ тиристорные (Динамика)
Бесконтактная коммутация со скоростью реакции 5–20 мс. Идеально для сварочных участков, прессов, штамповки и кранового оборудования.
Фильтры гармоник с дросселями (THD-защита)
Оснащение конденсаторов расстроенными реакторами (134, 189, 210 Гц) для защиты от резонанса и гармоник частотных преобразователей.
Высоковольтные УКРМ 6–10 кВ
Индивидуальная и групповая компенсация реактивной мощности на стороне высокого напряжения для энергоемких промышленных комбинатов.
Экспертные ответы на вопросы
В чем разница между контакторными и тиристорными УКРМ?
Контакторные установки имеют время реакции от 5 до 30 секунд и подходят для плавной нагрузки. Тиристорные УКРМ (динамическая компенсация) срабатывают за 5–20 миллисекунд и незаменимы при работе сварочных аппаратов, прессов и крановых нагрузок.
Как УКРМ помогает избежать покупки дополнительной мощности?
Компенсируя реактивный ток на месте потребления, мы снижаем полную мощность в кВА, потребляемую от трансформатора. Это позволяет загрузить его полезной активной мощностью (кВт) на 20–30% больше.
