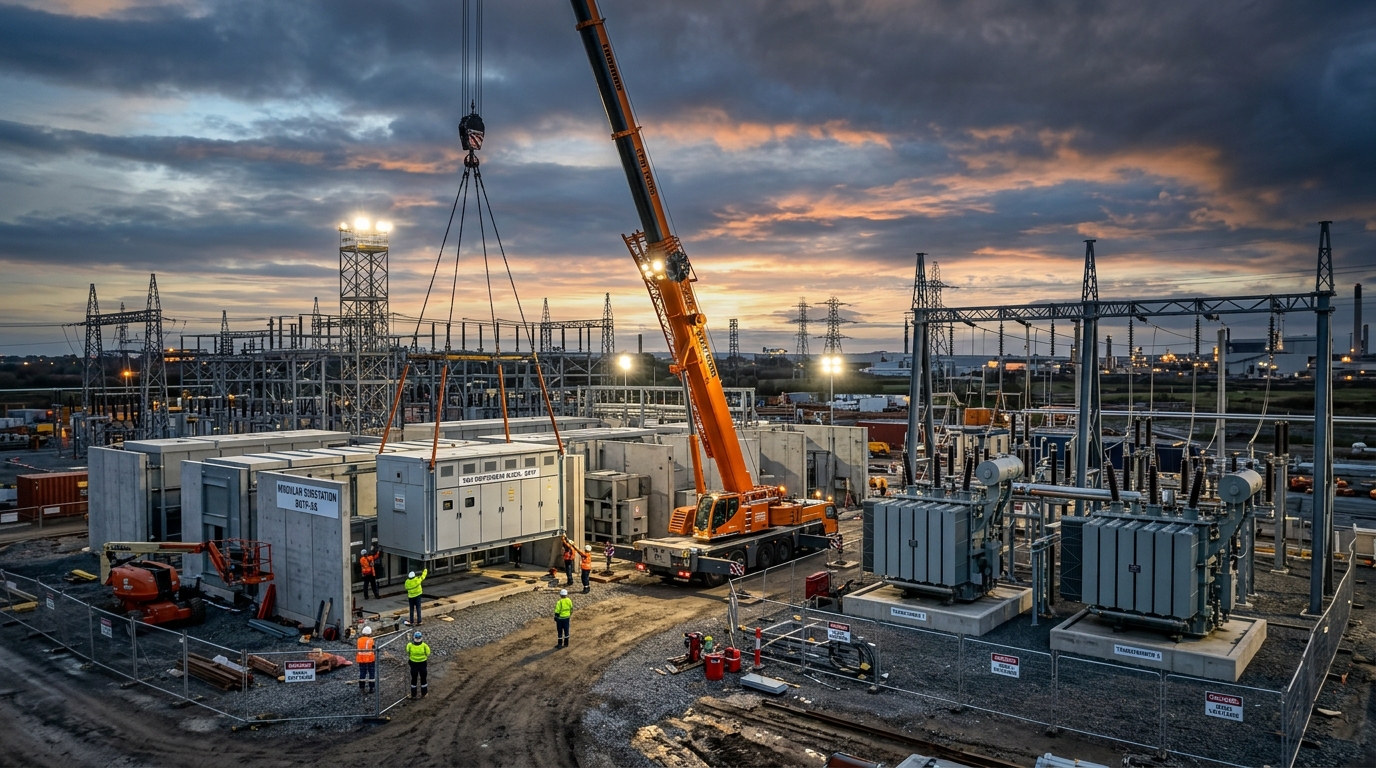

Проектирование и строительство трансформаторных подстанций (КТП, БКТП, РП 6–35 кВ)
Надежная электросетевая инфраструктура для промышленных предприятий и девелопмента
Строительство надежной трансформаторной подстанции — фундаментальный этап обеспечения энергоснабжения любого производственного предприятия, складского терминала, торгового центра или коттеджного поселка. Ошибки в проектировании, некачественный электромонтаж или задержки в согласовании с Ростехнадзором приводят к срыву сроков запуска бизнеса и аварийным остановкам.
Строительно-монтажный дивизион Энергетического Комитета выполняет полный комплекс инжиниринговых работ: от инженерных изысканий и проектирования до монтажа строительной части, ошиновки, поставки оборудования и получения разрешения на ввод в эксплуатацию.
Спецификация возводимых подстанций
| Тип электроустановки | Диапазон мощности | Класс напряжения | Особенности конструкции |
| :--- | :--- | :--- | :--- |
| БКТП / 2БКТП | 100 – 2500 кВА | 6 / 10 / 20 / 0.4 кВ | Монолитный железобетон, сухие или масляные ТМГ, высокая пожаробезопасность |
| КТП («Киоск» / Сэндвич) | 25 – 1600 кВА | 6 / 10 / 0.4 кВ | Утепленный металлический корпус, быстрый монтаж, промышленное применение |
| Распределительные пункты (РП) | До 35 МВА | 6 – 35 кВ | Вакуумные/элегазовые выключатели, микропроцессорная РЗА, телемеханика |
| Реконструкция и ретрофит | Любая | 6 – 35 кВ | Замена масляных выключателей на вакуумные кассеты, увеличение мощности |
Технологический регламент монтажа и ввода в эксплуатацию
Изыскания и разработка проекта (стадии П и Р)
Выполнение схем первичной и вторичной коммутации, расчет токов КЗ и заземляющих устройств.
Согласование проекта в сетевой компании и экспертизе
Получение всех необходимых штампов «В производство работ» от эксплуатирующих организаций.
Строительная подготовка и монтаж оборудования
Устройство железобетонного фундамента/приямка, доставка модулей, установка трансформаторов и КРУ.
Испытания лабораторией и сдача в Ростехнадзор
Проведение высоковольтных испытаний, оформление технического отчета и получение акта допуска.
Инженерные стандарты и контроль качества
Соответствие ПУЭ и ГОСТ
Все проектные решения строго соответствуют актуальным нормам ПУЭ 7-го издания, ГОСТ и техническим регламентам ПАО «Россети».
Собственная электролаборатория
Аттестованная лаборатория до и выше 1000 В проводит полный спектр приемо-сдаточных испытаний изоляции и релейной защиты.
Заводская готовность модулей
Поставка подстанций максимальной заводской сборки сокращает срок строительно-монтажных работ на площадке до минимума.
Инженерное сопровождение в надзоре
Берем на себя полное юридическое и техническое взаимодействие с инспекторами Северо-Уральского управления Ростехнадзора.
Экспертные ответы на вопросы
Какой тип подстанции лучше выбрать: бетонную (БКТП) или металлическую (КТП типа «Киоск»)?
Бетонные БКТП обладают высокой долговечностью (более 30 лет), отличной теплоизоляцией и антивандальной стойкостью, что делает их стандартом для городской застройки и ответственных промышленных производств.
Берете ли вы на себя получение разрешения на допуск в Ростехнадзоре?
Да, наши инженеры полностью готовят пакет исполнительной документации (паспорта, протоколы испытаний, акты скрытых работ) и сопровождают инспектора Ростехнадзора на объекте до выдачи разрешения.
